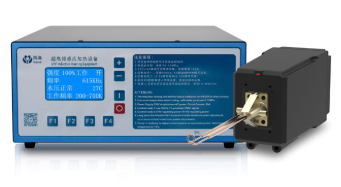

在半導體和晶體生長這一追求極致純凈與完美的領域，精準的能量控制是核心。超高頻感應電源作為一種先進的能量施加方式，通過電磁感應原理產生熱量，正扮演著精密熱場“雕刻師” 的關鍵角色，直接影響著材料的性能與良率。

在半導體材料生長中的核心作用：以碳化硅為例

以第三代半導體的代表——碳化硅（SiC）為例，其單晶通常采用物理氣相傳輸法生長，而超高頻感應加熱是主流方法之一。其獨特價值在于通過頻率調制來精確控制熱場分布。

研究顯示，感應加熱的頻率變化會通過“趨膚效應”顯著改變熱量在石墨坩堝中的分布區域。例如，山東大學的研究團隊發現，在生長8英寸4H-SiC晶體時，將頻率優化至4kHz，可以使反應器內的徑向溫差降低23%，從而獲得均勻性極佳的熱場。這種均勻的熱環境是抑制晶體缺陷（如位錯）的關鍵，最終成功制備出低缺陷密度的高質量大尺寸晶體。相比之下，電阻加熱法雖然也能用于SiC生長，但感應加熱在操作的便捷性和熱場調控的響應速度上更具優勢。

在高端晶體生長中的獨特應用：實現均勻與純凈

在硅、氧化物等材料的晶體生長中，超高頻感應電源的應用側重于實現無污染和極高均勻性。

1. 無坩堝生長，保障超高純度：在懸浮區熔法等無坩堝工藝中，高頻感應線圈直接環繞多晶材料棒，通過感應加熱在其局部形成熔區。由于熔體完全不接觸任何坩堝材料，避免了雜質的引入，這是生長用于探測器、高壓器件的高純硅或絕緣體上硅（SOI）襯底的關鍵技術。

2. 精密線圈設計，優化生長均勻性：為了在晶體生長中獲得完美的電阻率分布，感應線圈本身的設計至關重要。先進的線圈會采用特殊導電材料（如銀條帶）嵌入基體（如青銅），以引導高頻電流沿預定路徑流動，從而在線圈內部產生一個高度均勻對稱的電磁場。這種均勻的加熱能有效抑制熔體中的不良對流，使得摻雜劑在晶體中分布更均勻，減少缺陷。

總而言之，超高頻感應電源在半導體及晶體生長領域遠非簡單的加熱工具。它是通過精確的頻率與電磁場調控，從根本上優化熱場形態、抑制晶體缺陷、保障材料純凈度的核心技術。隨著半導體器件向更高功率、更小尺寸發展，對基底晶體質量的要求將愈發嚴苛，超高頻感應加熱技術的精密調控能力也將發揮越來越不可替代的作用。
